1.本實用新型涉及垃圾分類箱技術領域，戶外滾動燈箱，具體為一種環保型垃圾分類投放箱裝置。


背景技術：

2.垃圾是人們?nèi)粘Ｉ钪挟a(chǎn)生的廢棄物，一般量比較大，若是不進行分類，會污染環境造成資源浪費，因此垃圾分類箱應運而生，它可以減少環境污染，節約資源，減少占地。
3.目前常見的垃圾箱都有保護外殼，將垃圾箱套上垃圾袋放入外殼里即可，由于保護殼和垃圾箱之間存在較大縫隙，垃圾往往會扔到保護殼和垃圾箱之間的縫隙內部，垃圾較重時也會導致垃圾袋的脫落，不容易對垃圾進行清理。


技術實現要素：

4.本實用新型提供了一種環保型垃圾分類投放箱裝置，具備避免垃圾袋脫落，避免垃圾扔進保護殼和垃圾箱之間的縫隙，便于清理垃圾箱的優點，以解決由于保護殼和垃圾箱之間存在較大縫隙，垃圾往往會扔到保護殼和垃圾箱之間的縫隙內部，垃圾較重時也會導致垃圾袋的脫落，不容易對垃圾進行清理的問題。
5.為實現避免垃圾袋脫落，避免垃圾扔進保護殼和垃圾箱之間的縫隙，便于清理垃圾箱的目的，本實用新型提供如下技術方案：一種環保型垃圾分類投放箱裝置，包括保護箱，所述保護箱的內壁分別與兩個垃圾箱的表面活動連接，所述保護箱的內壁開設有凹槽，所述凹槽的內部設置有擠壓機構，所述保護箱的上表面對應兩個垃圾箱的位置均開設有投放口。
6.作為本實用新型的一種優選技術方案，所述擠壓機構包括蝸桿，所述凹槽的內壁分別活動連接有兩個轉桿，兩個所述轉桿的表面均固定套接有蝸輪，所述蝸桿的一端活動貫穿保護箱的正面并與凹槽內壁的背面活動連接，所述蝸桿位于兩個蝸輪之間，兩個所述蝸輪均與蝸桿嚙合，所述凹槽內壁的背面開設有橫槽，所述橫槽的內壁分別活動連接有兩個第一齒條，兩個第一齒條分別與兩個蝸輪嚙合，兩個所述轉桿的表面均固定套接有第一錐齒輪，所述凹槽內壁的背面分別活動連接有兩個圓桿，兩個所述圓桿的表面均固定套接有兩個第二錐齒輪，兩個所述第二錐齒輪分別與兩個第一錐齒輪嚙合，所述第二錐齒輪位于第一錐齒輪的背面，所述凹槽的內壁分別活動連接有兩個圓軸，兩個圓軸的表面均固定套接有平齒輪，所述凹槽的內部分別設置有兩個第二齒條，兩個所述第二齒條分別位于兩個平齒輪的右側，兩個所述第二齒條分別與兩個平齒輪嚙合，兩個所述圓軸的表面均固定套接有第一傳動輪，所述第一傳動輪位于第二錐齒輪的背面，兩個所述圓桿的表面均固定套接有第二傳動輪，所述第二傳動輪位于平齒輪的背面，兩個第一傳動輪均通過皮帶分別與兩個第二傳動輪傳動連接。
7.作為本實用新型的一種優選技術方案，所述凹槽內壁的底部分別固定連接有兩個限位桿，兩個所述第二齒條的底部均開設有限位槽，兩個所述限位桿的表面分別與兩個限位桿的表面活動連接。
8.作為本實用新型的一種優選技術方案，兩個所述第二齒條的頂部均固定連接有活動板，兩個所述活動板的上表面分別與兩個垃圾箱的下表面活動連接，兩個所述活動板的下表面均與保護箱內壁的下表面活動連接。
9.作為本實用新型的一種優選技術方案，所述凹槽內壁的底部分別固定連接有兩個固定塊，兩個所述圓軸的一端分別活動貫穿兩個固定塊并均與凹槽內壁的背面活動連接。
10.作為本實用新型的一種優選技術方案，所述投放口內壁左側到右側的距離小于垃圾箱內壁左側到右側的距離。
11.與現有技術相比，本實用新型提供了一種環保型垃圾分類投放箱裝置，具備以下有益效果：
12.1、該環保型垃圾分類投放箱裝置，通過設置第一齒條、第一錐齒輪、圓桿、第二錐齒輪和圓軸，轉動蝸桿，蝸桿轉動帶動兩個蝸輪轉動，兩個蝸輪帶動對應嚙合的第一齒條分別向左和向右移動，兩個第一齒條分別移動擠壓垃圾箱，使垃圾箱分別向左向右移動，直至兩個垃圾箱的背離側與保護箱的內壁擠壓緊，此過程中，蝸輪轉動帶動轉桿和第一錐齒輪轉動，第一錐齒輪轉動帶動圓桿和第一傳動輪轉動，路牌，通過皮帶的傳動，第二傳動輪和平齒輪轉動，平齒輪帶動對應嚙合的第二齒條向上移動，第二齒輪帶動活動板擠壓垃圾箱，此時垃圾箱位于保護箱內部的左上方，且與內壁緊密貼合，此時將垃圾袋擠壓在垃圾箱和保護箱內壁之間，此時從投放口放入垃圾，不會掉落至垃圾箱和保護箱內壁的縫隙之間，也不會因?yàn)槿拥睦^重導致垃圾袋從垃圾箱的入口脫落，起到了固定垃圾袋的作用。
13.2、該環保型垃圾分類投放箱裝置，通過設置蝸輪和蝸桿，由于蝸桿能夠帶動蝸輪轉動，蝸輪不能帶動蝸桿轉動，通過轉動蝸桿即可對垃圾箱進行擠壓，此時蝸桿不會因?yàn)槔渥陨淼闹亓ο陆刀D(zhuǎn)動。
附圖說明

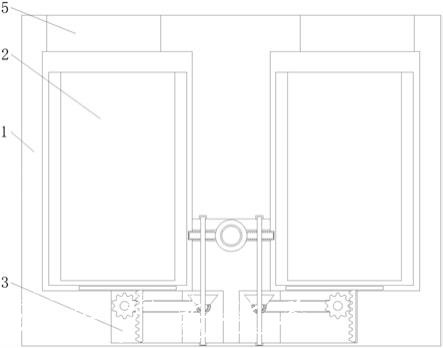

14.圖1為本實用新型結構示意圖；
15.圖2為本實用新型圖1中局部放大圖；
16.圖3為本實用新型第二錐齒輪處正剖圖；
17.圖4為本實用新型圖3中a處結構放大圖；
18.圖5為本實用新型第二錐齒輪處俯視截面圖；
19.圖6為本實用新型的正視圖。
20.圖中：1、保護箱；2、垃圾箱；3、凹槽；4、擠壓機構；401、蝸桿；402、轉桿；403、蝸輪；404、橫槽；405、第一齒條；406、第一錐齒輪；407、圓桿；408、第二錐齒輪；409、圓軸；410、第二齒條；411、平齒輪；412、第一傳動輪；413、第二傳動輪；414、皮帶；5、投放口；6、限位桿；7、限位槽；8、活動板；9、固定塊。
具體實施方式
21.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
22.請參閱圖1
?
6，本實用新型公開了一種環保型垃圾分類投放箱裝置，包括保護箱1，所述保護箱1的內壁分別與兩個垃圾箱2的表面活動連接，所述保護箱1的內壁開設有凹槽3，所述凹槽3的內部設置有擠壓機構4，所述保護箱1的上表面對應兩個垃圾箱2的位置均開設有投放口5。
23.具體的，所述擠壓機構4包括蝸桿401，所述凹槽3的內壁分別活動連接有兩個轉桿402，兩個所述轉桿402的表面均固定套接有蝸輪403，所述蝸桿401的一端活動貫穿保護箱1的正面并與凹槽3內壁的背面活動連接，所述蝸桿401位于兩個蝸輪403之間，兩個所述蝸輪403均與蝸桿401嚙合，所述凹槽3內壁的背面開設有橫槽404，公交候車亭，所述橫槽404的內壁分別活動連接有兩個第一齒條405，兩個第一齒條405分別與兩個蝸輪403嚙合，兩個所述轉桿402的表面均固定套接有第一錐齒輪406，所述凹槽3內壁的背面分別活動連接有兩個圓桿407，兩個所述圓桿407的表面均固定套接有兩個第二錐齒輪408，兩個所述第二錐齒輪408分別與兩個第一錐齒輪406嚙合，所述第二錐齒輪408位于第一錐齒輪406的背面，所述凹槽3的內壁分別活動連接有兩個圓軸409，兩個圓軸409的表面均固定套接有平齒輪411，所述凹槽3的內部分別設置有兩個第二齒條410，兩個所述第二齒條410分別位于兩個平齒輪411的右側，兩個所述第二齒條410分別與兩個平齒輪411嚙合，兩個所述圓軸409的表面均固定套接有第一傳動輪412，所述第一傳動輪412位于第二錐齒輪408的背面，兩個所述圓桿407的表面均固定套接有第二傳動輪413，所述第二傳動輪413位于平齒輪411的背面，兩個第一傳動輪412均通過皮帶414分別與兩個第二傳動輪413傳動連接。
24.本實施方案中，通過擠壓機構4使得第一齒條405橫向擠壓垃圾箱2，同時第二齒條410縱向擠壓垃圾箱2，確保垃圾箱2和保護箱1的內壁緊密接觸，從而固定垃圾袋。
25.具體的，所述凹槽3內壁的底部分別固定連接有兩個限位桿6，兩個所述第二齒條410的底部均開設有限位槽7，兩個所述限位桿6的表面分別與兩個限位桿6的表面活動連接。
26.本實施方案中，使得第二齒條410只能夠上下移動，在移動過程中不會發生移動偏移，保證第二齒條410和平齒輪411正常嚙合。
27.具體的，兩個所述第二齒條410的頂部均固定連接有活動板8，兩個所述活動板8的上表面分別與兩個垃圾箱2的下表面活動連接，兩個所述活動板8的下表面均與保護箱1內壁的下表面活動連接。
28.本實施方案中，增大垃圾箱2與第二齒條410的接觸面積，使得第二齒條410能夠穩定的將垃圾箱2擠壓與保護箱1內壁的頂部接觸。
29.具體的，所述凹槽3內壁的底部分別固定連接有兩個固定塊9，兩個所述圓軸409的一端分別活動貫穿兩個固定塊9并均與凹槽3內壁的背面活動連接。
30.本實施方案中，使得圓軸409能夠正常轉動，保證第一錐齒輪406能夠和第二錐齒輪408嚙合，不發生偏移。
31.具體的，所述投放口5內壁左側到右側的距離小于垃圾箱2內壁左側到右側的距離。
32.本實施方案中，投放口5的位置在保護箱1的偏外側方向，保證移動后的垃圾箱2的入口可以與投放口5對準，并且使垃圾扔到保護箱1的內壁和垃圾箱2之間的縫隙中。
33.本實用新型的工作原理及使用流程：在使用時，將垃圾箱2的內部套入垃圾袋，將
其放入保護箱1的內部，轉動蝸桿401，蝸桿401轉動帶動兩個蝸輪403轉動，.燈箱，兩個蝸輪403帶動對應嚙合的第一齒條405分別向左和向右移動，指路牌，兩個第一齒條405分別移動擠壓垃圾箱2，使垃圾箱2分別向左向右移動，直至兩個垃圾箱2的背離側與保護箱1的內壁擠壓緊，同時，蝸輪403轉動帶動轉桿402和第一錐齒輪406轉動，第一錐齒輪406通過第二錐齒輪408轉動帶動圓桿407和第一傳動輪412轉動，通過皮帶414的傳動，第二傳動輪413和平齒輪411轉動，平齒輪411帶動對應嚙合的第二齒條410向上移動，第二齒條410帶動活動板8擠壓垃圾箱2，此時垃圾箱2位于保護箱1內部的左上方，且與內壁緊密貼合，此時將垃圾袋擠壓在垃圾箱2和保護箱1內壁之間，此時從投放口5放入垃圾，不會掉落至垃圾箱2和保護箱1內壁的縫隙之間，需要更換垃圾袋時，反向轉動蝸桿401，蝸桿401轉動帶動兩個蝸輪403轉動，兩個蝸輪403帶動對應嚙合的第一齒條405分別向左和向右移動，兩個第一齒條405分別離開擠壓垃圾箱2，此過程中，蝸輪403轉動帶動轉桿402和第一錐齒輪406轉動，第一錐齒輪406通過第二錐齒輪408轉動帶動圓桿407和第一傳動輪412轉動，通過皮帶414的傳動，第二傳動輪413和平齒輪411轉動，平齒輪411帶動對應嚙合的第二齒條410向下移動，第二齒條410帶動活動板8使垃圾箱2落下，此時沒有力對垃圾箱2擠壓，可以將垃圾箱2取出，更換新的垃圾袋，再將垃圾箱2塞入保護箱1的內部，重復上述步驟。
34.綜上所述，該環保型垃圾分類投放箱裝置，通過設置保護箱1、垃圾箱2、凹槽3、限位桿6和活動板8，解決了由于保護殼和垃圾箱2之間存在較大縫隙，垃圾往往會扔到保護殼和垃圾箱2之間的縫隙內部，垃圾較重時也會導致垃圾袋的脫落，不容易對垃圾進行清理的問題。
35.需要說明的是，在本文中，諸如術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個
……”
限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。
36.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
