1.本實用新型涉及一種公用或智能化技術領域，尤其涉及一種智能化垃圾箱。


背景技術：

2.對于在景區、廣場等較大空間工作的垃圾處理人員來說，即時處理裝滿的垃圾箱是必不可少的工作。但是通過觀察，我們可以發現，市面上現有的垃圾箱，其設計思想都是針對放置在確定的位置而設計，在實際的工作中，為了游客的方便，管理人員往往會把垃圾箱分散固定在景區的各個地方，但是游客密集的地方可能并不固定，這就導致了垃圾產生區域的隨機性，造成人員密集區域垃圾箱承載量不能滿足壓力，且在對這些分散的垃圾箱中的垃圾處理時，垃圾處理人員只能逐個的去觀察其中是否裝滿然后再進行處理，戶外廣告燈箱，這樣做大大加重了工作人員的工作量。本實用新型極大緩解了環衛人員在回收垃圾箱中的垃圾時造成的人力資源浪費問題，有效提高了工作人員的工作效率。


技術實現要素：

3.針對現有技術存在的不足，本實用新型的目的在于提供一種智能化垃圾箱，可根據環境壓力的不同進行調度，動態解決垃圾處理問題，廣告燈箱，且在到達垃圾處理區域后通過可開合箱底自動傾倒垃圾，本實用新型的定位模塊還可在智能垃圾箱出現問題的時候反饋其所在位置，方便工作人員進行定位，及時進行處理。
4.為達到上述技術目的，本實用新型提供的智能化垃圾箱，包括垃圾箱頂棚、頂棚支柱、箱體、可開合箱底、轉動動力模塊、牽引動力模塊、圖像采集模塊、避障模塊、主控模塊、rfid模塊、供電模塊、無線充電模塊、顯示模塊、紅外傳感模塊和定位模塊。
5.所述垃圾箱頂棚與所述箱體通過所述頂棚支柱連接，所述圖像采集模塊通過hdmi線與所述主控模塊連接，并安裝在所述頂棚外側，所述箱體由箱身與所述可開合箱底兩部分構成，箱身分為內壁和外壁，兩壁夾層間布置線路，所述轉動動力模塊放置在所述可開合箱底下側，并固定在箱身內壁，通過連接線與主控模塊相連，通過旋轉軸與所述可開合箱底連接，所述牽引動力模塊放置在箱體底端，通過連接線與所述主控模塊相連，通過旋轉軸與車輪連接，所述供電模塊通過type
?
c接口與所述主控模塊接連，置于所述兩壁夾層處，所述rfid模塊通過usb接口與所述主控模塊連接，所述顯示模塊通過dp接口與所述主控模塊連接，并放置在箱身外壁中心上側，所述避障模塊通過連接線與所述主控模塊連接，并放置在所述兩壁夾層四周中心，所述定位模塊通過usb接口與所述主控模塊相連，所述紅外傳感模塊通過連接線與所述主控模塊連接，并放置在所述箱體內壁垃圾箱口位置，所述無線充電模塊通過連接線與所述供電模塊連接，并放置在所述箱體底部。
6.進一步地，所述可開合箱底的邊緣均采用軟橡膠包裹，保證了箱體的密封性。
7.進一步地，所述定位模塊采用北斗定位和uwb定位結合的方式，保證了智能垃圾箱的準確定位。
8.進一步地，所述頂棚支柱采用中空設計，所述圖像采集模塊與所述控制模塊連接
線在其中鋪設。
9.進一步地，所述可開合箱底采用三角支架結構設計。
10.與現有技術相比，本實用新型的有益效果是：
11.(1)由于設置了rfid模塊，每個智能垃圾箱都會被唯一識別，智能垃圾箱的所在區域與到來時間記錄之后，將在產生垃圾較多的區域派出更多的智能垃圾箱，動態分配智能垃圾箱所在位置使資源更合理地分配。
12.(2)智能垃圾箱由于設置了牽引動力模塊和輪子，在實際的垃圾回收環節，垃圾箱可自主行進至垃圾回收處，避免了垃圾回收車輛造成的擁堵現象。
13.(3)智能垃圾箱由于設置了轉動動力模塊和可開合箱底，在垃圾傾倒環節，垃圾箱在傾倒區域通過主控模塊控制，箱底自動打開傾倒垃圾。
14.(4)由于設置了圖像采集模塊和定位模塊，工作人員可以觀察到景區、廣場的實時信息，方便處理緊急情況。
15.(5)由于設置了顯示模塊，可以隨時查看溫度、天氣和時間，方便游客規劃行程。
附圖說明
16.本實用新型的附圖用來提供對本技術的進一步理解，構成本技術的一部分，在附圖中：

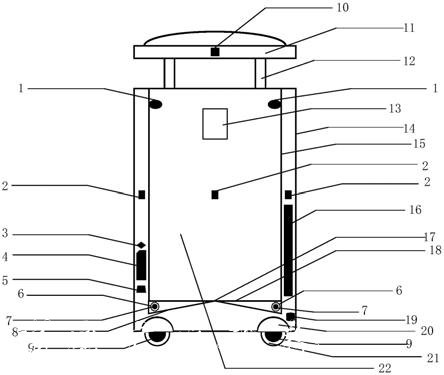

17.圖1是本發明的外觀主視圖。
18.圖2是本發明的各個模塊連接圖
19.圖中標號表示為：1
?
紅外傳感模塊，2
?
避障模塊，3
?
定位模塊，4
?
主控模塊，5
?
rfid模塊，6
?
轉動動力模塊，7
?
旋轉軸，8
?
三角支架，9
?
牽引動力模塊，10
?
圖像采集模塊，11
?
頂棚，12
?
頂棚支柱，13
?
顯示模塊，14
?
箱身外壁，候車亭，15
?
箱身內壁，16
?
供電模塊，17
?
軟橡膠，18
?
可開合箱底，19
?
無線充電模塊，20
?
車輪保護外殼，21
?
車輪，戶外滾動燈箱，22
?
箱體。
具體實施方式
20.為使本技術的目的、技術方案和優點更加清楚，以下結合附圖及具體實施例，對本技術作進一步的詳細說明。
21.圖1是本發明的外觀主視圖，包括：1
?
紅外傳感模塊，2
?
避障模塊，3
?
定位模塊，4
?
主控模塊，5
?
rfid模塊，6
?
轉動動力模塊，7
?
旋轉軸，8
?
三角支架，9
?
牽引動力模塊，10
?
圖像采集模塊，11
?
頂棚，12
?
頂棚支柱，13
?
顯示模塊，14
?
箱身外壁，15
?
箱身內壁，16
?
供電模塊，17
?
軟橡膠，18
?
可開合箱底，19
?
無線充電模塊，20
?
車輪保護外殼，21
?
車輪，22
?
箱體。圖2是本發明的各個模塊連接圖。
22.如圖1中，箱體由箱身和箱底兩部分組成。箱身又分為內外兩層，內層盛放垃圾，兩層之間布置線路。
23.具體的，箱體底部四個車輪上部，均由凸起狀外壁保護。
24.具體的，牽引動力模塊具體可采用伺服電機，一端與供電模塊連接，一端與主控模塊連接，一端與車輪連接，小型電機不僅為車輪提供動力，而且通過控制前進方向車輪兩個電機的不同轉速達到轉彎的目的。
25.如圖1中，主控模塊與圖像采集模塊通過hdmi連接線連接，主控模塊與供電模塊通
過vga連接線連接，主控模塊與rfid模塊通過usb連接線連接，路牌，主控模塊與顯示模塊通過dp連接線連接，主控模塊與避障模塊通過type
?
c連接線連接，主控模塊與定位模塊通過usb連接線連接，主控模塊與紅外傳感模塊通過micro連接線連接。
26.具體的，紅外傳感模塊采用紅外線發光二極管與光敏接收管的方式來判斷垃圾是否裝滿。
27.具體的，避障模塊在到達景區、廣場的預設地點或者充電時關閉功能，方便游客或工作人員靠近。
28.具體的，主控模塊是可以控制整個系統的中心，集成了整個電路系統的邏輯功能。
29.具體的，圖像采集模塊具體的可以采用針形攝像頭，安裝在箱體頂棚外側，用來觀察景區、廣場的實時信息。
30.具體的，箱體外壁部分采用js防水涂料防止潮濕環境對箱體的腐蝕。
31.具體的，箱體頂棚采取中心外凸、邊沿水平的設計，可以有效地防止雨水聚集。
32.具體的，避障模塊采取超聲波測距傳感器避障，通過測得與障礙物的距離來規避障礙。
33.具體的，定位模塊采取北斗定位系統和uwb定位結合的方式，定位系統包括但不限于北斗定位系統，還應包含gps定位系統、格洛納斯定位系統和伽利略衛星定位系統。
34.具體的，顯示模塊和主控模塊的連接方式包括但不限于有線連接，還應包含無線藍牙連接。
35.具體的，可開合箱底設計有直角三角形支架結構，內壁一側為直角端和不小于60
°
的銳角端，兩角夾邊小于內外壁夾層距離。
36.本實施例敘述的較為具體和詳細，也給出了實施例的一些優選措施，但是，該實施例和優選措施并不能作為對本實用新型的限制，本領域的技術人員看到該方案時，做出的其他變形和等同手段的替換，均應在本實用新型的保護范圍之內。
